Ortungssysteme
Unsichtbare Strukturen sicher erkennen
Verborgene Infrastruktur sichtbar machen
Bodenradar & Kabelortung
Unterirdische Leitungen und Strukturen stellen auf Baustellen oft ein Risiko dar, wenn sie nicht korrekt geortet werden. Moderne Ortungssysteme wie Bodenradar und Kabelortung ermöglichen es, verborgene Leitungen, Rohre und andere Objekte präzise und zerstörungsfrei zu erkennen. Dies reduziert das Risiko von Beschädigungen, sorgt für mehr Sicherheit und optimiert die Planung von Bauvorhaben. Mit den leistungsstarken Ortungssystemen erhalten Sie zuverlässige und hochpräzise Lösungen, die Ihnen helfen, unterirdische Hindernisse zu identifizieren, bevor der erste Spatenstich erfolgt.
Erkundung des Untergrunds
Bodenradar
Mit modernster Bodenradartechnologie lassen sich unterirdische Strukturen zerstörungsfrei und hochpräzise erfassen. Dieses System ermöglicht die detaillierte Erkundung von Rohren, Kabeln, Hohlräumen und anderen Hindernissen im Untergrund, ohne dass Grabungen erforderlich sind. So können potenzielle Gefahren frühzeitig erkannt und Schäden an bestehenden Leitungen vermieden werden.
Zerstörungsfreie Ortung
Ermöglicht die Erfassung unterirdischer Objekte, ohne den Boden aufbrechen zu müssen.
Hohe Messgenauigkeit
Identifiziert selbst kleine Strukturen im Untergrund mit hoher Präzision.
Vielseitige Einsatzmöglichkeiten
Ideal für Bauplanung, Leitungsvermessung und archäologische Untersuchungen.
Sicherheit auf der Baustelle
Reduziert das Risiko von Schäden an Versorgungsleitungen und verhindert unerwartete Verzögerungen.

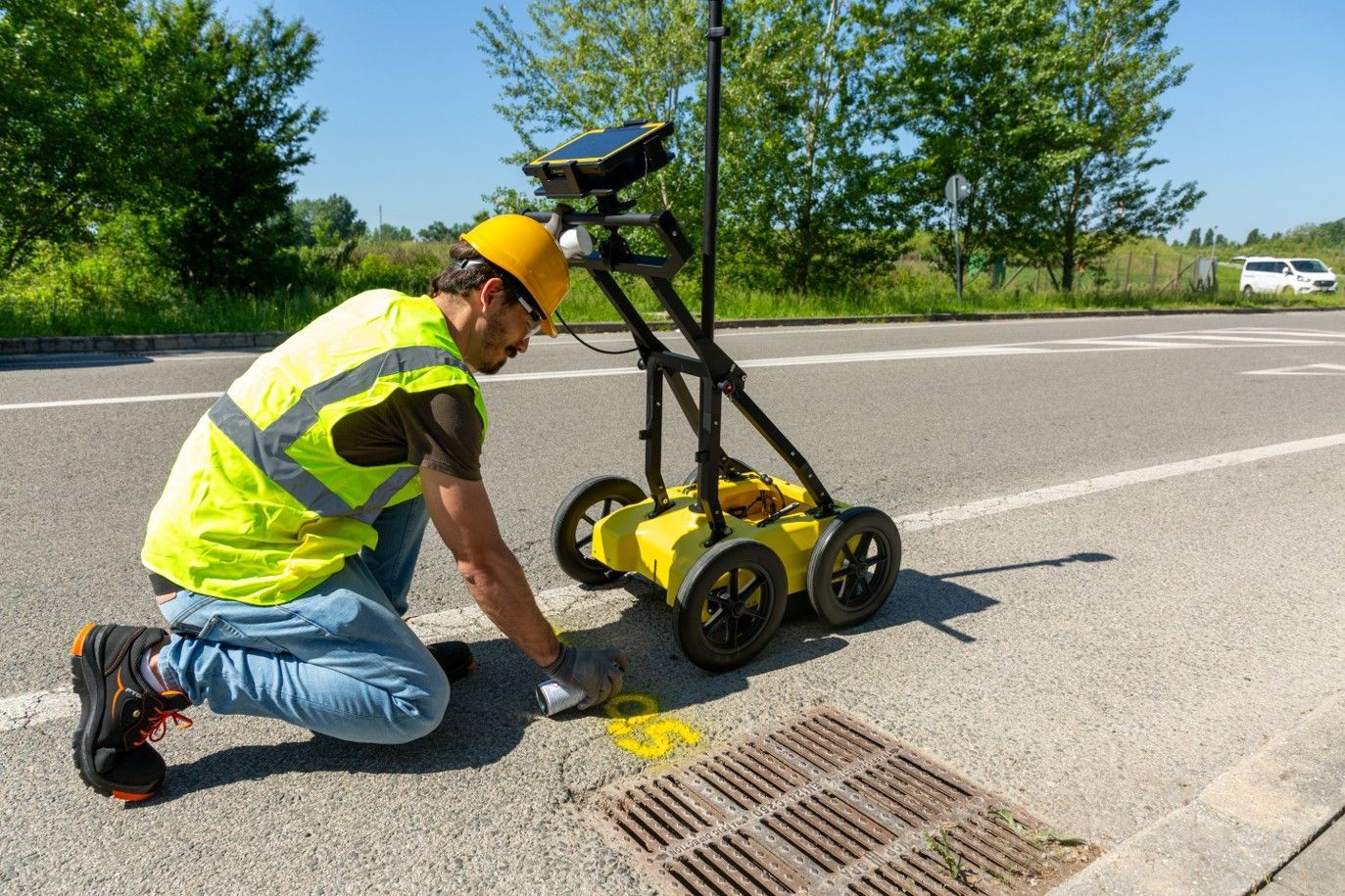

Leica DS4000
Der Leica DS4000 ist ein Zweifachantennen-Bodenradarsystem für effiziente und präzise Untergrundscans. Es wurde für die Ortung und Dokumentation unterirdischer Leitungen entwickelt und verbindet portable Hardware mit einem praxisnahen Software-Workflow.
Zweifachantennen-System
Das System arbeitet mit 200-MHz- und 900-MHz-Antennen über einen Frequenzbereich von 80 bis 1500 MHz.
Grössere Tiefenreichweite
Die IDS EsT-Technologie ermöglicht laut Hersteller eine um 30 % grössere Eindringtiefe für die Leitungsortung.
Quick Scan für den Feldeinsatz
Der Quick-Scan-Modus unterstützt Markierungen vor Ort, Berichte in Echtzeit und die Digitalisierung der Ergebnisse.

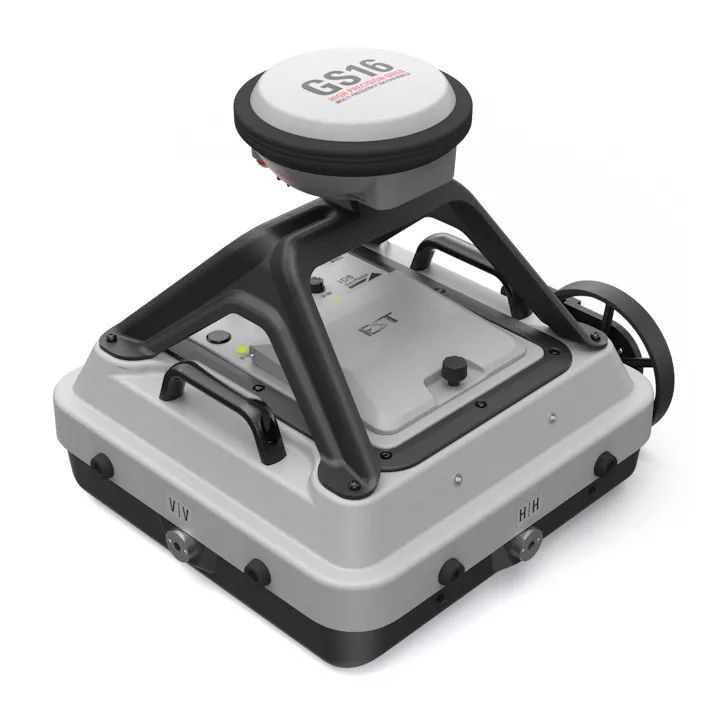

IDS Chaser XR
IDS Chaser XR ist eine kompakte Bodenradarlösung für geophysikalische Untersuchungen. Die GPR-Antenne deckt einen Frequenzbereich von 80 bis 1500 MHz ab und ist für unterschiedliche Anwendungsszenarien von Umweltuntersuchungen bis zur Tunnelinspektion vorgesehen.
Breiter Frequenzbereich
Die Doppel-Frequenz-Antenne deckt 80 bis 1500 MHz ab und unterstützt damit Untersuchungen in unterschiedlichen Tiefenbereichen.
Kompakt und leicht
Das System misst 16 × 16 × 8 Zoll und wiegt ohne Batterien 10,6 lb, entsprechend rund 4,8 kg.
Mehrere Konfigurationen
Chaser XR ist unter anderem als Lite Pack, Drag Kit und Positioning Kit verfügbar und kann von einer Person bedient werden.

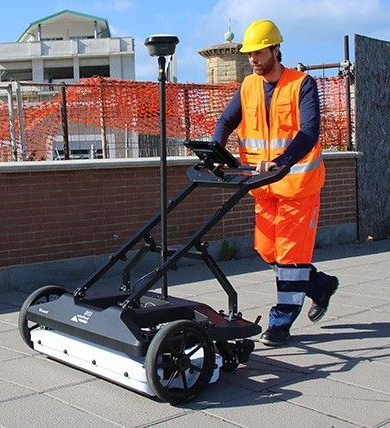

IDS Stream DP
IDS Stream DP ist eine Mehrkanal-Bodenradar-Array-Lösung für die dreidimensionale Kartierung unterirdischer Leitungen in Echtzeit. Das System ist für die detaillierte Untersuchung und digitale Erfassung von Versorgungsinfrastruktur ausgelegt.
3D-Kartierung in Echtzeit
Stream DP ermöglicht die dreidimensionale Erfassung unterirdischer Leitungen und weiterer Merkmale direkt während der Messung.
EsT-Technologie
Die Equalized Scrambled Technology nutzt die Strahlungsleistung der Antenne zur Kontrolle des GPR-Signals, zur Rauschunterdrückung und zur Erfassung niedriger sowie hoher Frequenzen.
Erweiterter Tiefenbereich und hohe Auflösung
Durch die kombinierte Nutzung des Frequenzbereichs unterstützt das System einen erweiterten Tiefenbereich und eine sehr hohe Auflösung.

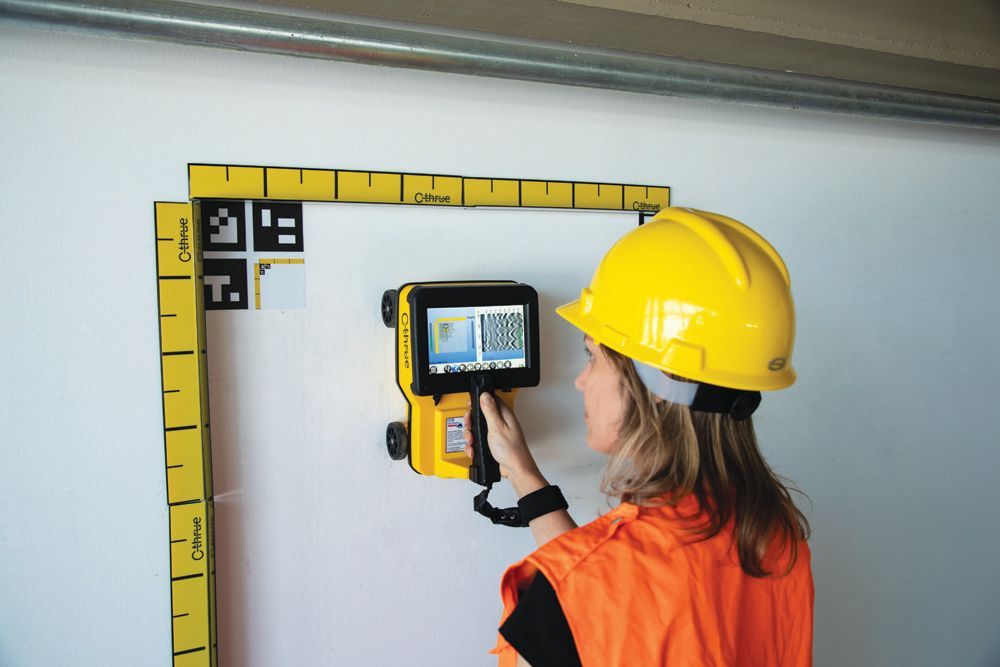

IDS C-thrue
IDS C-thrue ist ein All-in-One-Bodenradarsystem für präzise Scans und die Echtzeitanalyse von Betonstrukturen. Das System unterstützt die Ortung eingebetteter Objekte vor Schneid- oder Bohrarbeiten und eignet sich für unterschiedliche Bau- und Inspektionsaufgaben.
Ortung eingebetteter Objekte
C-thrue unterstützt die Lokalisierung von Bewehrungen, Hohlräumen, Spannkabeln, Leitungen und weiteren Objekten in Betonstrukturen.
Doppelpolarisation
Die Doppelpolarisation ermöglicht die Erfassung der ersten und zweiten Bewehrungslage.
Visualisierung und Auswertung
Die Darstellung der erfassten Daten in 3D-Modellen unterstützt die Interpretation. Optional ermöglicht ein Remote Desktop die Echtzeitverarbeitung und Augmented-Reality-Darstellung.
IDS C-thrue XS
IDS C-thrue XS ist ein kompaktes, handliches Bodenradarsystem für Betoninspektionen. Die dual polarisierte Antenne erfasst flache und tieferliegende Ziele in einem Scan und ermöglicht die Echtzeitanalyse von Betonstrukturen auch in schwer zugänglichen Bereichen.
Handliches Format
Die kompakte Bauform und das geringe Gewicht erleichtern Untersuchungen an schwer zugänglichen Stellen und rund um Hindernisse.
Dual polarisierte Antenne
Die Antennentechnologie unterstützt die Erfassung flacher und tieferliegender Ziele in einer einzigen Bewegung.
Eigenständig oder zusammen mit C-thrue
C-thrue XS kann eigenständig mit einem Tablet eingesetzt oder mit C-thrue kombiniert werden, um Daten auf dessen Multi-Touch-Display darzustellen.
Präzise Erfassung von Leitungen
Kabelortung
Die Kabelortungstechnologie ermöglicht das schnelle und präzise Auffinden von unterirdischen Strom-, Telekommunikations- und Versorgungsleitungen. Durch den Einsatz modernster Ortungssysteme können Leitungsschäden vermieden und Bauarbeiten sicherer und effizienter durchgeführt werden. Diese Methode ist unverzichtbar für Tiefbauprojekte, um Risiken zu minimieren und Planungsprozesse zu optimieren.
Echtzeit-Ortung
Exakte Positionsbestimmung von aktiven und passiven Kabeln im Untergrund.
Minimierung von Schäden
Schützt vor versehentlichen Beschädigungen von Versorgungsleitungen.
Zuverlässige Identifizierung
Unterscheidet verschiedene Leitungstypen und vermeidet Fehlinterpretationen.
Optimierung von Bauabläufen
Ermöglicht eine sichere Planung und reduziert Verzögerungen im Bauprozess.

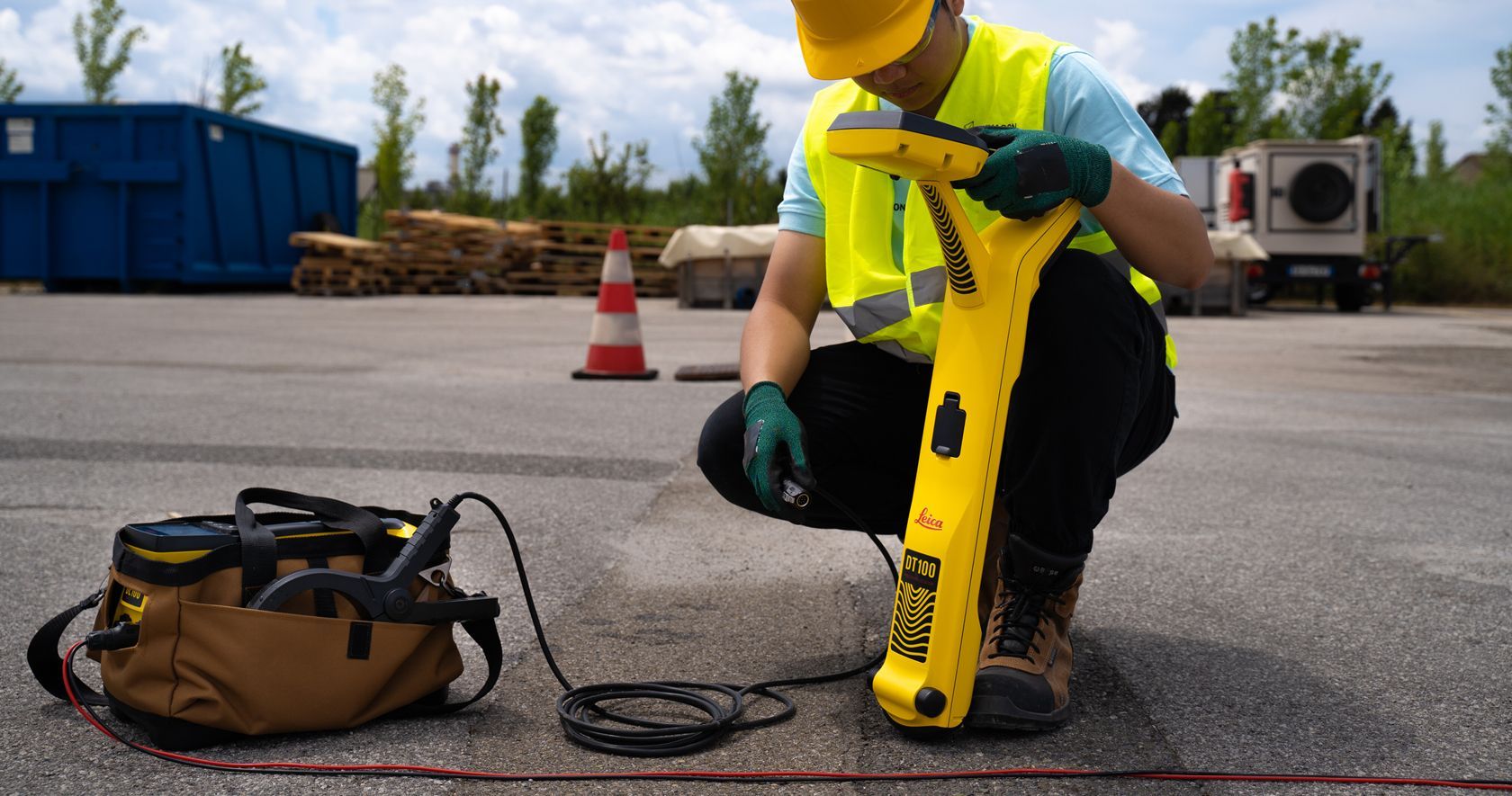

Leica DT100 CONNECT mit Leica DE100
Die Leica DD100 Serie und der Leica DT100 unterstützen die Ortung unterirdischer Leitungen vor und während Arbeiten im Gelände. Die DD100 Serie ist auf einfache Bedienung bei der Leitungsvermeidung ausgelegt. Der DT100 ist ein Präzisionsortungssystem für anspruchsvollere Aufgaben der Leitungsverfolgung.
Einfache Bedienung mit der DD100 Serie
Fortschrittliche automatische Steuerungen machen die Kabelsuchgeräte der DD100 Serie einfach bedienbar und reduzieren den erforderlichen Erfahrungsaufwand.
Präzisionsortung mit dem DT100
Der DT100 nutzt intelligente Signalverarbeitung und flexible Betriebsmodi, um Zeit zu sparen und die Verlässlichkeit der Ergebnisse zu erhöhen Ortungstiefe bis 11 m per Pushbutton, automatische Tiefenmessung bis 6m.
Signalübertragung per DE100
Der DE100 ist ein Leistungsstarker Signalgenerator für starke Signalübertragung entlang der Leitung mit 10 W Senderleistung und 1 A Ausgangsstrom.
Leica DD300 CONNECT mit Leica DA300
Der Leica DD300 CONNECT ist eine Leitungsortungslösung für Anwender vom Einstiegs- bis zum Expertenniveau. In Verbindung mit der DX Shield Software und dem Leica DA300 Signaltransmitter unterstützt das System die Ortung und Verfolgung unterirdischer Leitungen mit hoher Bedienfreundlichkeit.
Digital Trim für komplexe Umgebungen
Die Digital-Trim-Funktion unterstützt die genaue Ortung auch in Umgebungen mit mehreren Zielen und hilft bei der Auswahl des gewünschten Signals.
Farbdisplay mit Videoanleitungen
Ein helles LCD-Farbdisplay mit Video-Tutorials führt Schritt für Schritt durch den Ortungsvorgang.
DA300 Signaltransmitter
Der Leica DA300 ist ein 1-Watt-Signaltransmitter. Er erweitert den Einsatzbereich des DD300 CONNECT und unterstützt die Ortung auch bei schwachen oder nicht direkt erkennbaren Signalen.
